揭秘超聲波換能器：精密結構鑄就超聲能量轉換核心
在工業清洗、超聲焊接、醫療檢測、無損探傷等眾多領域，超聲波技術發揮著不可替代的作用，而作為超聲波設備的核心部件，超聲波換能器是實現電能與超聲波機械能相互轉換的關鍵，其精密的結構設計直接決定了超聲設備的工作效率與性能穩定性。近日，通過深入拆解分析，我們全面揭秘超聲波換能器的內部結構組成，解鎖這一核心器件的工作奧秘。

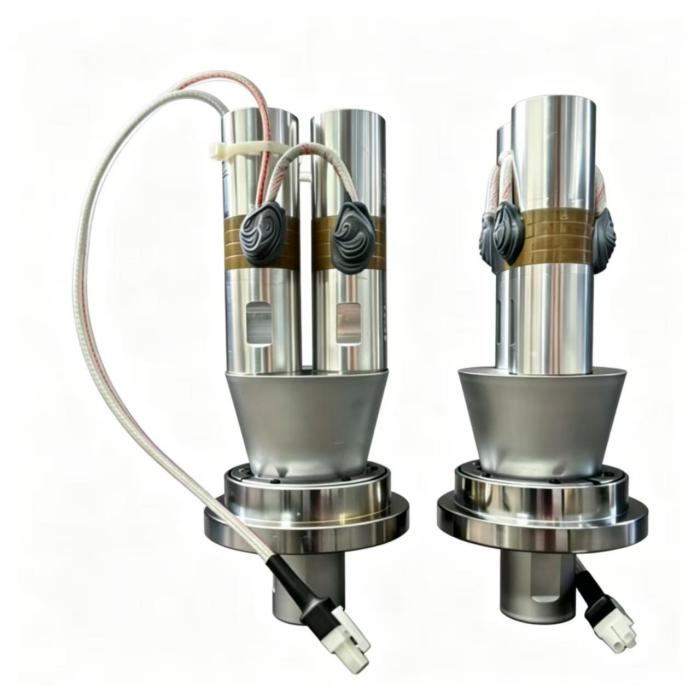

超聲波換能器看似小巧緊湊，實則內部構造精密嚴謹，主要由壓電陶瓷元件、匹配層、背襯、前后金屬蓋板、預應力螺桿、電極片、絕緣管以及外殼、引出電纜等部分構成，各組件各司其職、協同配合，完成高效的能量轉換。
壓電陶瓷元件是超聲波換能器的“心臟”，也是整個器件的核心功能部件。通常采用鋯鈦酸鉛（PZT）等具備優異壓電效應的壓電材料制成，通過高溫燒結與極化處理后，能夠實現電能與機械能的精準雙向轉換。當接入高頻電信號時，壓電陶瓷元件會產生高頻機械振動，進而輻射出超聲波；在接收超聲波時，又能將機械振動轉化為電信號，是換能器實現能量轉換的基礎。
匹配層位于壓電陶瓷元件的振動輻射端，承擔著“能量橋梁”的重要作用。由于壓電陶瓷與空氣、水、金屬等外部介質的聲阻抗差異較大，直接接觸會導致大量超聲波能量反射，大幅降低能量傳輸效率。匹配層通過特殊的材料配比與結構設計，實現聲阻抗的梯度過渡，有效減少聲波在界面的反射損失，讓壓電陶瓷產生的超聲波能量最大限度地傳遞到介質中，提升換能器的工作效能。
背襯組件設置在壓電陶瓷元件的背面，主要由高阻尼聲學材料制成。其核心作用是吸收壓電元件向后輻射的多余聲能量，避免聲波在內部反射形成干擾，同時有效抑制余振，讓換能器輸出的超聲波信號更純凈、脈沖更窄，進而提升超聲設備在檢測、成像等場景下的精度與分辨率。
前后金屬蓋板與預應力螺桿是保障換能器機械穩定性的關鍵結構。前蓋板多采用鋁合金等聲學性能優良的材料，既能增強超聲波輻射，又能保護內部組件；后蓋板則起到配重與支撐作用。預應力螺桿將前后蓋板、壓電陶瓷元件、電極片等組件緊密緊固為一體，施加合適的預應力，避免換能器在大功率、高頻率振動下出現松動、開裂，確保其在長期工作中保持穩定的機械性能與機電轉換效率。
此外，電極片負責傳輸高頻電信號，實現電能與壓電陶瓷元件的高效對接；絕緣管則起到良好的絕緣防護作用，避免各組件之間出現漏電、短路問題；外殼為換能器提供全方位的物理防護，抵御外界灰塵、水汽、機械碰撞；引出電纜則負責連接外部電源與控制設備，保障電信號穩定傳輸。
目前，依托精密的結構設計與成熟的制造工藝，超聲波換能器已廣泛應用于超聲波清洗機、塑料焊接機、金屬焊接設備、醫用B超探頭、工業無損探傷儀等各類設備中，覆蓋工業制造、醫療健康、電子加工、環保等多個領域。隨著超聲技術的不斷升級，優化結構設計、提升組件性能、實現換能器小型化、高效化、長壽命發展，將成為行業核心研發方向，進一步推動超聲波技術在更多場景的創新應用。
恒翔表示，會不斷深入掌握超聲波換能器的結構組成與工作原理，優化超聲設備性能、拓展超聲技術應用。未來，隨著材料科學與精密制造技術的持續進步，超聲波換能器的結構將更趨完善，為高端制造、智能檢測、醫療診療等行業的發展提供更強勁的核心支撐。
